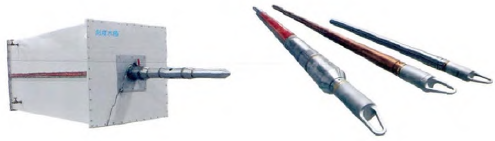

MRT6910多频核磁共振测井仪

研发单位:中国石油集团测井有限公司

MRT6910多频核磁共振测井仪是一种采用井内居中测量方式的成像测井仪,井下仪器主要由储能短节、电子仪短节和探头组成。仪器利用核磁共振现象,测量来自地层的自旋回波串,可获得地层孔隙度、孔径分布、渗透率、流体性质等信息,是评价复杂岩性和非常规油气储层的利器。

技术指标:

温度上限:175 °C
最高压力:140 MPa
仪器外径:152 mm
仪器质量:560 kg
仪器长度: 10.16 m
测量范围: 0-100 p.u.
共振频率:500-800 kHz
纵向分辨率:61 cm
探测深度:17-22 cm
最高测速:180 m/h
最小回波间隔:0.6 ms
井眼范围:18-31 cm

关键曲线对应关系(待确认):

曲线名称对应曲线曲线含义
AMPAECHOA深度域回波
DISTA_TDISTAT原始T2谱
DISTA_TS插值后T2谱
MSIGTAPMT总孔隙度
MPHITAPME有效孔隙度
MFFIAPMF可动流体孔隙度
MBVIAPMCC毛管束缚孔隙度
MCBWAPPMCL粘土束缚孔隙度

相关资料:

  1. 陈江浩,张本庭,肖立志,余卫东.多频核磁共振测井仪实时数据采集的质量控制[J].测井技术,2010,34(03):279-281+283.
  2. MRT6910多频核磁共振测井仪[J].测井技术,2015,39(04):392.
  3. 杨居朋,汤天知,李梦春,陈江浩,张文青,李玉宁.MRT核磁共振微弱信号采集处理方法[J].测井技术,2016,40(02):193-196.
  4. 杨凯,王家敏,成军军.MRT6910多频核磁共振测井在长庆油田的实验应用[J].当代化工研究,2016(04):93-96.
  5. 侯学理,李梦春,曹先军,朱万里,陈江浩,孙佩.MRT6910多频核磁共振测井仪[J].石油科技论坛,2016,35(S1):28-31+239.
  6. 长江大学,张宫.MRT多频核磁测井数据处理系统(MRT-DPS1.0).软件著作权,2017SR442129.
  7. 陈木银,陈江浩,曹孟鑫,徐磊,何西攀,吴建华.MRT核磁共振测井仪可靠性及应用效果分析[J].测井技术,2018,42(01):107-112.
  8. 陈江浩,汤天知,樊琦,王雷,孙佩,曹先军,李兴文.MRT核磁共振测井数据处理软件开发及应用[J].测井技术,2018,42(03):325-330.
  9. 师光辉,李梦春,侯学理,郭瑛,黎晗,葛斌,蔡长波.175℃功率MOSFET场效应管在核磁共振功放电路中的应用[J].测井技术,2018,42(04):480-483.
